    咨询三等奖(东莞松山湖犀牛陂排渠工程可研

    犀牛陂排渠位于东莞松山湖园区,发源于大朗镇犀牛陂村,由南流向北,经环湖路箱涵流入松山湖开发区境内,再折向东北汇入松木山水,流域集雨面积7.74km2。

    一、松山湖犀牛陂排渠整治工程是东莞市城乡水利防灾减灾工程建设的关键性项目,也是东莞创建全国水生态文明城市重点项目。按50年一遇防洪标准设计,主要任务是防洪排涝、污水截流、景观绿化提升,堤防等级为2级。排渠整治主要包括堤岸整治长4.2km、截流管道铺设长4.3km、景观绿化面积25.2万m2。工程概算投资1.93亿元。

    二、犀牛陂排渠整治工程设计克服地形条件复杂多变、与周边市政道路桥梁多处交叉等不利条件。穿越环湖路现为1孔4.09m*2.91m的穿堤箱涵,不满足过流要求,本次在现有箱涵的西面增设一孔5m*4.5m箱涵。由于环湖路交通流量大,箱涵设计采用分段施工,分期导流,确保了不影响交通,也能按时按质按量施工。设计的渠道从华为在建的3-2桥、3-3桥、3-4桥以及现有的拱桥下穿过,同时在建的华为园区轨道电车的轨道从渠道上方穿过,施工过程的协调难度非常大。

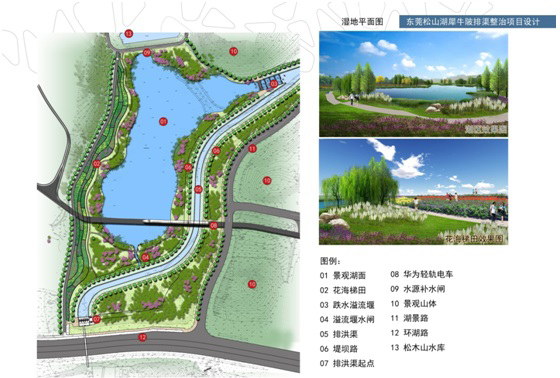

    三、破解生态湿地调蓄难题。在工程的起点,松木山水库第四副坝下游设置了10万m2的河滩湿地,打造“一境衔天”的主题。景观湖原场地下挖3~4m,四周驳岸缓坡向湖中心延伸。蓄水高度达到3m~3.5m,湖岸四周种植水生、湿生乔木灌木形成生态景观湖的景观效果。花海梯田是利用湿地西面堤坝路与湿地间的高差边坡关系,打造出梯田式的花海。游人可以穿梭于花海中观赏,无论是在环湖路、华为轻轨、园区道路上观看花海都有很好的景观视觉效果。

    四、高边坡支护开挖难题。在环湖路箱涵和花园岗水库下游箱涵均存在高边坡支护开挖问题,设计采用钢板桩对称支护,并将边坡设置为两级,避免垂直支护开挖荷载过大问题。

    五、软基基础处理难题。犀牛陂排渠属于山区合流,地勘显示局部存在软弱层,设计采用水泥搅拌桩和高压旋喷桩进行紧固处理,破解了山区河流软基问题。

    六、岩层顶管工艺难题。本工程部分截污管管道需要穿越岩层,由于周边存在建构筑物,不便于采用明挖,设计采用岩盘顶管代替传统爆破的方式。

    七、创新设计理念,积极应用新材料新工艺、渠道断面美观适用,兼顾防洪及休闲,节省投资。渠道采用复式断面,断面底宽10m,左右岸均设1.5m高生态砌块挡土墙,接1:2.5生态护坡,坡顶设置4.1m宽二级平台,平台高程为50年一遇设计水位+堤顶安全超高,作为人行及自行车道,兼防汛通道,平台以上采用1:2.0~1.2.5甚至更缓的边坡,进行微地形塑造,使渠道更适合生物生存,尽量减轻工程实施对生态环境的不利影响,同时与周边环境相协调。本工程的挡墙和护坡所采用的材料均为荣勋生态砌块这种新型材料。

    八、结合周边环境特色和松山湖的旅游文化特色,打造“一境衔天、柳岸闻莺、水境花台、曲廊流香”四个主题的景观休闲区;与排渠两侧的华为终端总部“欧洲小镇”、中以合作创业园区等交相辉映、相得益彰;与花园岗水库以及预留土地的后期用途完美结合,体现生态水利的理念,真正实现人与自然和谐相处。

    九、工程施工周边环境复杂,战线长,工期紧,任务重,管道、绿化、土建多工种工序立体交叉作业。合理的施工组织设计确保的工程有序按时完工。
