    大禹奖证书

    项目概况

    一、工程任务:防洪、排涝。

    二、工程规模:

    (1)石碣旧泵站(刘屋泵站)技术改造部分

    拟对其5台36ZLB-100立式轴流泵进行技术改造,保留原机坑不动,改造后机组为5台1200ZLB-100立式轴流泵,配套电动机功率为330KW,电压为0.4KV,改造后机组的排涝流量增加6.5m3/s,从原来的14.5m3/s增加到21m3/s。

    (2)石碣泵站扩建部分

    由于石碣泵站设计排涝流量为53m3/s,机组改造后尚不能达到这一要求,因此需要在旧泵站旁边选址新建一座排涝流量为32m3/s的泵站。泵站安装2台2000ZLQ16-5.5型轴流泵,总装机容量为2800KW。

    三、设计标准及特征水位

    1、设计标准

    (1)防洪标准:取50年一遇外江水位,采用《水面线成果》,即7.12m ;

    (2)排涝标准:20年一遇,24小时暴雨雨量一天排干。

    2、承泄区水位

    (1)外江最高运行水位:取10年一遇外江水位,采用《水面线成果》,即6.38m。

    (2)外江设计水位:采用实测年最高水位多年平均值4.63m。

    3、内水位

    (1)最高运行内水位:1.84m。

    (2)起排水位:0.80m。

    (3)最低运行内水位:0.2m。

    四、主要建筑物:

        本工程的主要建筑物包括:

    (1)拦污闸:采用全自动反捞式清污机,单孔净宽为4m,共6孔,拦污闸顺水流方向长度为14.6m,垂直水流方向长度为35.82m。

    (2)前池:总长度为133m,宽度19.3~23.0m。

    (3)泵房:包括主厂房、副厂房、检修间、进口拦污栅、自排闸、防洪闸等部分。

    (4)出水箱涵:出水涵为1孔,长度为14.8m,净宽为5.0 ~ 17.0m,前半段8.75m范围内净高5.50m,后半段6.05m范围内净高4m。

    水工部分:

    本工程水工专业的复杂性在于场地受限和地基处理方面,经过设计人员多次的论证,重点解决的难题以及技术创新有以下几个方面:

    (1)由于前池和泵房段基坑最大支护深度达9.65m,并且基础主要为强透水的细砂层,采用单排连续灌注桩支护设计时,在支护桩外侧增加了一排高压旋喷桩,以达到止水的效果。

    (2)考虑到泵房所在位置的基础条件,泵房进水流道采用钟形流道,与肘形进水流道相比,钟形进水流道的高度低,基础开挖少,工程投资较低。

    (3)配套设施完善,布置紧凑,布局合理。

    (4)外型美观、简约、大方,考虑到与旧泵站及周围建筑物的协调,以银灰色为建筑物的主色调,女儿墙及挑檐采用白色外墙砖,大门四周采用印度红花岗岩。立面设计中自然水蓝玻璃与灰色外墙砖在整个建筑中对比运用,使得整个建筑与周围环境更显和谐。

    机电部分:

    本工程的机电专业的复杂性在于旧站多台低压机组的改造和扩建新站大容量机组相结合,在机电设计方案的策划以及确定中,重点解决的难题以及技术创新有以下几个方面:

       一、解决了旧站改造中的多台低压异步电机和扩建新站中的两台高压大容量同步电机,共用一组双电源配电系统方案的难题,最大限度的利用原有设备,新增设备中尽可能的减少重复设备,降低造价。

       二、本工程周围为镇区工业负荷密集区,供电部门无专线提供,且接入点电网侧的保护跳闸整定值较低,导致本站机组全压直接启动核算难以满足电网要求。经过反复分析和调查,最终选择低压异步电机配置带微处理器芯片,通过光纤隔离控制大功率晶闸管组件控制的、并带就地无功补偿的智能软起动装置,高压同步电机配置采用PLC控制带闭环电流控制功能的高压液态软启动装置,配合微机双通道励磁装置,成功解决这一难题。

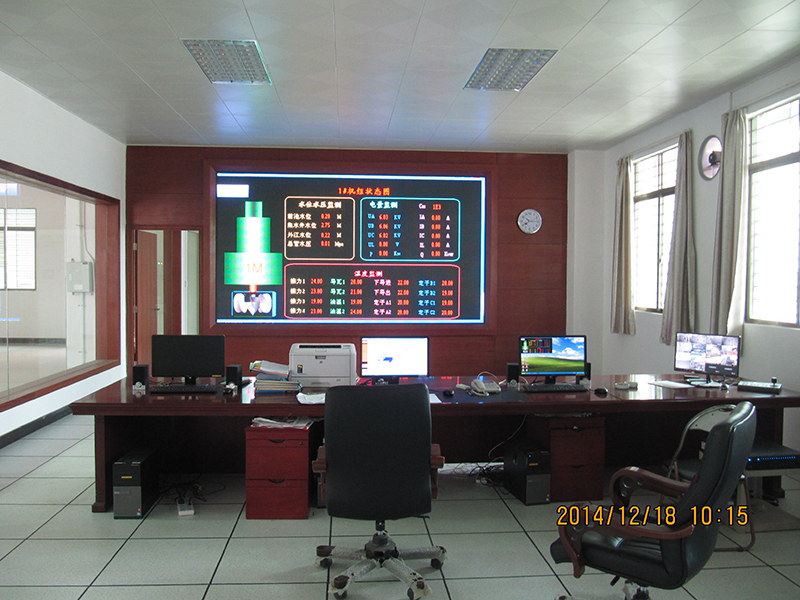

      三、管理信息系统,综合了新旧站的各种信息采集、新旧站的设备控制,厂区及泵房内的视频监视,并充分考虑了与上一级调度中心的合理衔接,为未来东莞水利数字化管理做好准备。在整个系统方案中并未一味采用大而全的高端设备,而是视具体情况选择简单实用的方式,比如旧站信息的采集和控制就是利用简单实用造价低的改造方案,而没有采用价格较高的智能化仪表。

    项目的经济效益与社会效益

    本项目属于社会公益性质的水利建设项目,社会经济效益大。石碣泵站受益区主要有石碣村、刘屋村、四甲村、横滘村的部分地区,受益区面积11.28km2,常住人口1.6万人,流动人口3.33万人,规模以上工业总产值22.48亿元,当年可支配财政收入9530万元。

    (1)排涝效益

    本工程排涝标准为20年一遇,项目建设完成后可避免区内发生20年一遇洪水时遭受的洪涝损失。

    2013年8月16日台风“尤特”带来大暴雨对全市造成严重影响,在这次台风暴雨中,挂影洲围工作站落实应急措施,全力投入抗洪抢险工作,在接到台风预警信息后,将所有水闸实行预排,特别是芦村、高埗水闸提前两天将内河涌排至最低水位,并充分调度其他水闸自排,当暴雨造成内河水位上升至珠基0.8米时而水闸无法自排的情况下,先启动上游石碣泵站和沙腰排站进行抢排,当内河水位高至珠基1.5米时,水闸可以自排同时又开泵抢排,争取自排有效时段内迅速降低内河涌水位。

    2013年8月16号8时至17日8时,石碣雨量161.00mm ,高埗雨量98mm.石碣泵站的开机排涝时间由16号9时至23时关机,排涝时间14小时、内水位由1.40M排干到内水位0.7M关机。

    (2)社会效益

    本工程为排涝工程,主要发挥排涝效益,主要排除石碣排水区内涝水,保护区内居民的生命财产安全和工业生产的安全,具有较大的社会效益。
